Product Introduction
Belt Conveyor

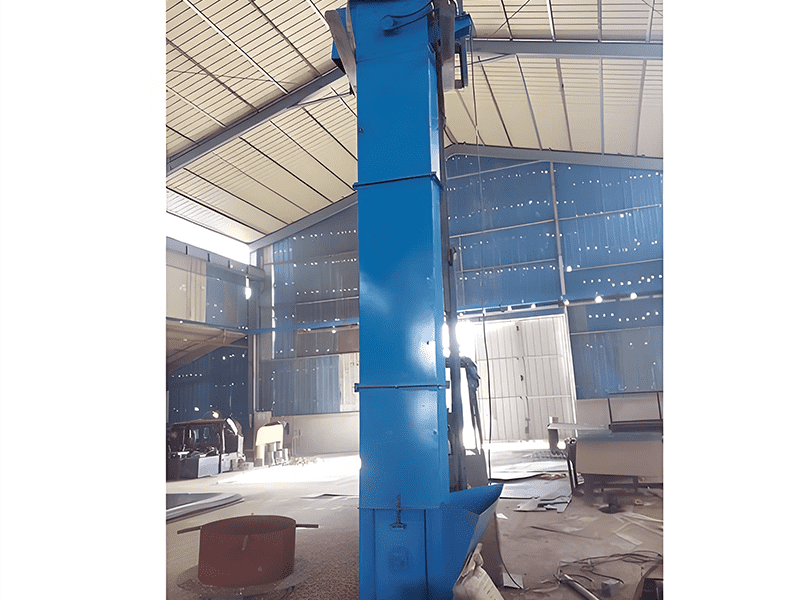

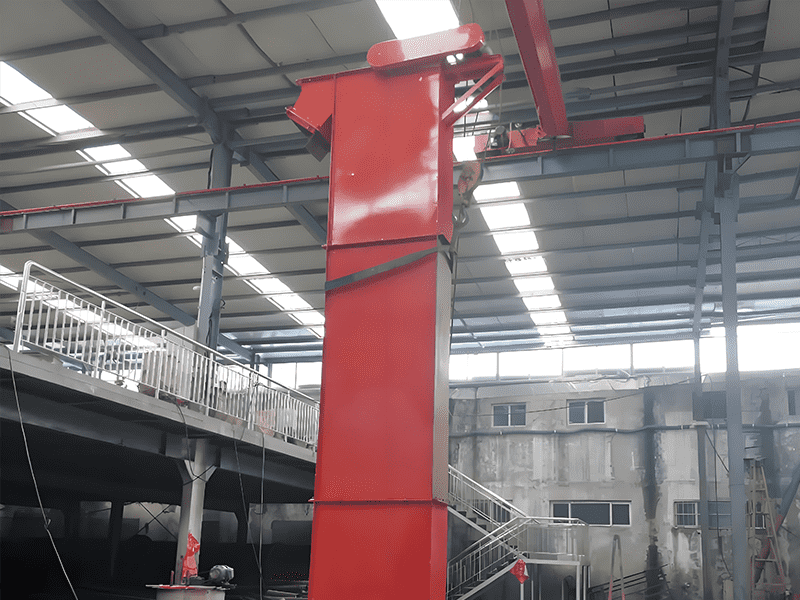

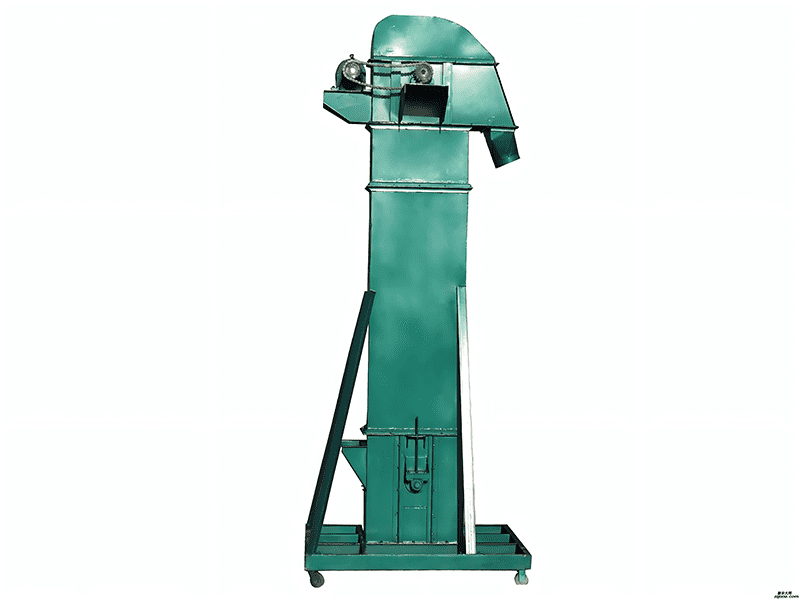

斗式提升機是一種常見的垂直輸送設備，主要用于將粉狀、顆粒狀或小塊狀的物料從底部提升到頂部或不同高度的位置。它由驅動裝置、輸送鏈輪、斗輪、鏈條、傳動軸、軸承及支架等部件組成。
產品特點
工作原理
技術參數
| 型號 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 料斗形式 | Q | h | zD | Sd | Q | hz | D | Sd | Q | h | zD | Sd | Q | h | Zd | Sd |
| 輸送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
| 斗寬 | 160 | 250 | 315 | 400 | ||||||||||||
| 斗容(L) | 0.50 | 0.90 | 4.20 | 1.90 | 1.30 | 2.20 | 3.00 | 4.60 | 2.00 | 3.60 | 3.80 | 5.8 | 3.10 | 5.60 | 5.90 | 9.40 |
| 斗距 | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
| 帶寬 | 200 | 300 | 400 | 500 | ||||||||||||
| 斗速(m／s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
| 物料量大塊 | 25 | 35 | 45 | 55 | ||||||||||||
| 型號 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | |||||||||
| 料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S |
| 輸送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 |
| 斗寬 | 500 | 630 | 160 | 250 | 350 | 450 | |||||||||
| 斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 |
| 斗距 | 500 | 625 | 710 | 300 | 400 | 500 | 640 | ||||||||
| 帶寬 | 600 | 700 | 200 | 300 | 400 | 500 | |||||||||
| 斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | |||||||||
| 型號 | 斗寬 | 斗距 | 斗容積(L) | 主軸轉速(r/min) | 物料粒度 | 斗速(m/s) | 輸送量(m3/h) |
|---|---|---|---|---|---|---|---|
| NE15 | 250 | 203 | 2.5 | 15.54 | ≤40 | 0.5 | 15 |
| NE30 | 300 | 305 | 7.8 | 16.45 | ≤50 | 0.5 | 32 |
| NE50 | 300 | 305 | 15.7 | 16.45 | ≤50 | 0.5 | 60 |
| NE100 | 400 | 400 | 35 | 14.13 | ≤70 | 0.5 | 110 |
| NE150 | 600 | 400 | 52.2 | 14.13 | ≤70 | 0.5 | 170 |
| NE200 | 600 | 500 | 84.6 | 10.9 | ≤100 | 0.5 | 210 |
| NE300 | 600 | 500 | 127.5 | 10.9 | ≤100 | 0.5 | 320 |
| NE400 | 700 | 600 | 182.5 | 8.3 | ≤120 | 0.5 | 380 |
| NE600 | 700 | 700 | 260.9 | 7.1 | 120 | 0.5 | 470 |
